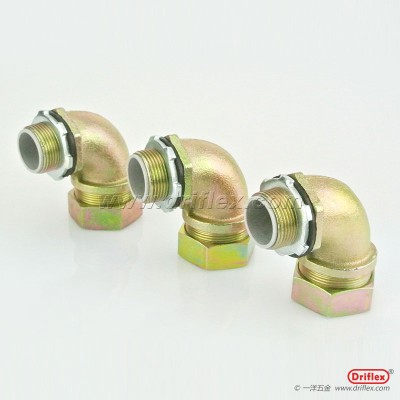

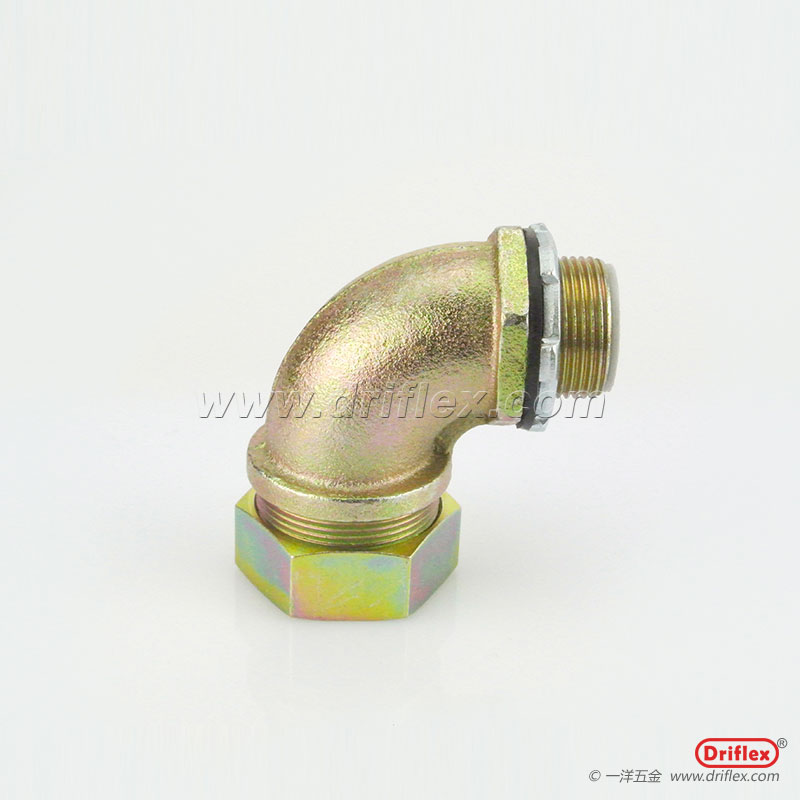

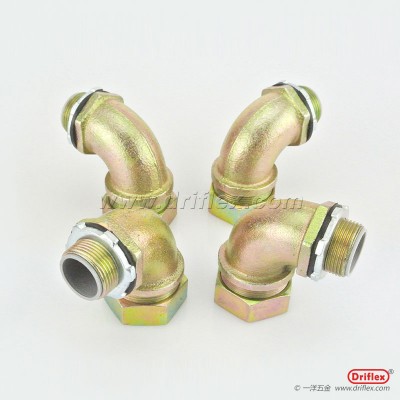

可锻铸铁镀五彩锌-90d 弯头
软管接头90度弯头：可选择螺纹标准，ISO、NPT、PG、PF、G 等等。
ISO 遵循EN60423标准
NPT 遵循 ANS/ASME B1.20.1-1983标准
防水等级：IP68
结构及材质：
本体：铁镀五彩锌或白锌
螺帽：铁镀五彩锌或白锌
衬环：尼龙66
衬套：聚丙乙稀
垫圈：橡胶（需另定）
太阳帽：铁镀锌（需另定）
VJ 型软管接头适用PVC被覆波浪软管。
LT型软管接头适用可挠金属软管、PVC被覆波浪软管及加棉线之平包管。
如有特殊要求，可附图纸加工制作。
| Part No | ISO Thread (mm) | Part No | NPT Thread (inches) | I.D. (mm) | O.D (mm) | Box (pcs) |
|---|---|---|---|---|---|---|
| LTCM-209 | 16 | LTC-209 | 5/16" | 11.0 | 15.7 | 25 |
| LTCM-20 | 16/20 | LTC-20 | 3/8" | 11.0 | 19.7 | 25 |
| LTCM-21 | 20 | LTC-21 | 1/2" | 14.5 | 19.7 | 25 |
| LTCM-22 | 25 | LTC-22 | 3/4" | 19.5 | 24.7 | 25 |
| LTCM-23 | 32 | LTC-23 | 1" | 25.0 | 31.7 | 15 |
| LTCM-24 | 40 | LTC-24 | 1-1/4" | 33.5 | 39.7 | 6 |
| LTCM-25 | 50 | LTC-25 | 1-1/2" | 38.0 | 49.7 | 6 |
| LTCM-26 | 63 | LTC-26 | 2" | 49.5 | 62.7 | 4 |
